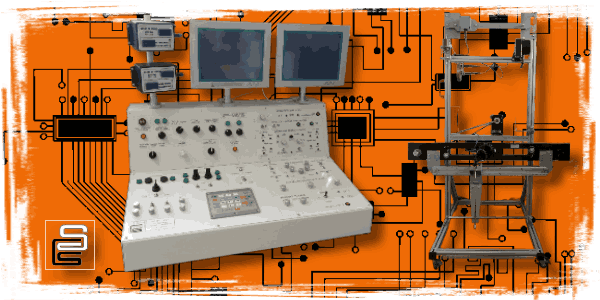

Стенд имитатор предназначен для обучения и подготовки операторов(машинистов) к самостоятельной работе. Учебное пособие дает возможность проимитировать рабочую ситуацию любой сложности. Научиться самостоятельно производить настройку всех типов датчиков используемых на машине ВПО-С. Работа с тренажером приводит к сокращению времени на принятие правильного решения в процессе работы.
*Возможны различные варианты исполнения

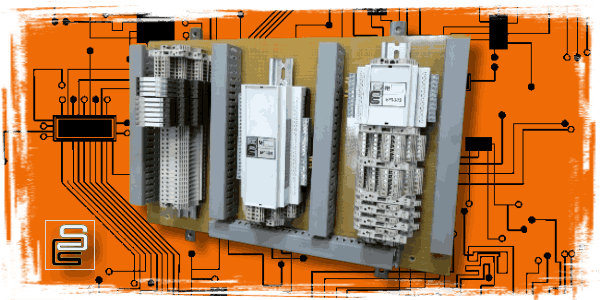

Предназначена для подключения датчиков управления через блок расширенного питания,
для управления сигналами рабочих органов машины через релейные и диодные колодки.
Вариант исполнения, как для скрытого монтажа (в пульт машины), так и в металлическом корпусе. Так же возможно произвести
конфигурацию под технические характеристики заказчика.

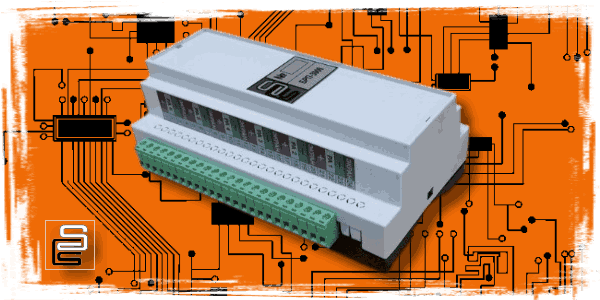

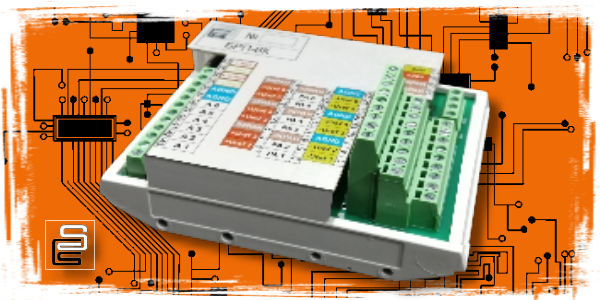

Блок расширения питания (БРП-3000) предназначен для раздельного питания опорным напряжением резистивных датчиков, включенных в контур управления КИС. Областью применения БРП-3000 являются путевые машины, оснащенные автоматизированной системой управления (ВПО-3000, ВПО-3-3000, ВПО-3000М, ВПО-С).
ХАРАКТЕРИСТИКИ
Величина опорных напряжений _______________________ ±9,91В
Количество подключаемых датчиков __________________ 6 шт.
Максимальный допустимый ток нагрузки на канал ______ 40 мА
Напряжение питания _________________________________ 24В
Потребляемая мощность _____________________________ 50 мВт
Габариты ____________________________________________ 157*105*60 мм
Масса не более ______________________________________ 0,23 кг
Изделие сохраняет технические характеристики при температуре окружающего воздуха от -10 до + 40˚С и атмосферном давлении 750±30 мм рт. ст.
Допускается значение относительной влажности 98% при окружающей температуре +35˚С.
*Тип крепления DIN рейка

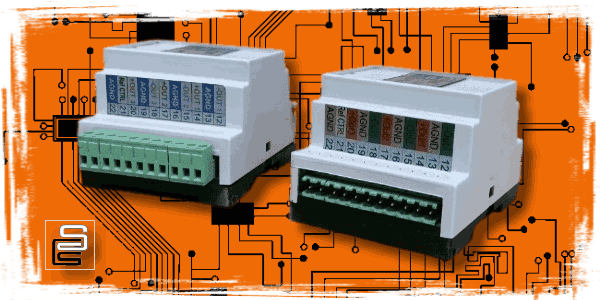

Блок расширения питания (БРП-3-УЗ) предназначен для раздельного питания опорным напряжением резистивных датчиков, включенных в контур управления КИС, а также для питания активных датчиков с гальванической развязкой.Областью применения БРП-3000 являются путевые машины, оснащенные автоматизированной системой управления (ВПО-3000, ВПО-3-3000, ВПО-3000М, ВПО-С).
ХАРАКТЕРИСТИКИ
Величина опорных напряжений _______________________ ±9,91В
Количество подключаемых резистивных датчиков ______ 3 шт.
Максимальный допустимый ток нагрузки на канал ______ 40 мА
Выходное напряжение питания активных датчиков ______ 24 В
Максимальный допустимый ток нагрузки гальванически
развязанного источника питания _______________________ 125 мА
Напряжение питания __________________________________ 24В
Потребляемая мощность ______________________________ 50 мВт
Габариты _____________________________________________ 70*105*60 мм
Масса не более _______________________________________ 0,12 кг
Изделие сохраняет технические характеристики при температуре окружающего воздуха от -10 до + 40˚С
и атмосферном давлении 750±30 мм рт. ст.
Допускается значение относительной влажности 98% при окружающей температуре +35˚С.
*Тип крепления DIN рейка
Модуль МК-СИ-01 (совместно с датчиками и средствами индикации) предназначен для использования в системе индикации положения виброплит при проведении работ путевой машиной МПВ.
ХАРАКТЕРИСТИКИ
Разрядность АЦП, бит _______________________ 16
Период обновления информации на индикаторах ОВЕН-СМИ2, сек. ______ 0,5
Сетевой интерфейс индикаторов ________ RS485HD - ModBusRTU
Скорость обмена по сетевому интерфейсу, бит/сек. ______ 115200
Внешнее питание модуля ________________________ 24В (18...ЗОВ)
Потребляемая мощность _________________________ не более 5Вт
Габариты ________________________________________ 230*170*75 мм (с монтажной пластиной 250*170*80 мм)
Масса не более __________________________________ 0,5 кг
СТЕНД ИМИТАТОР
