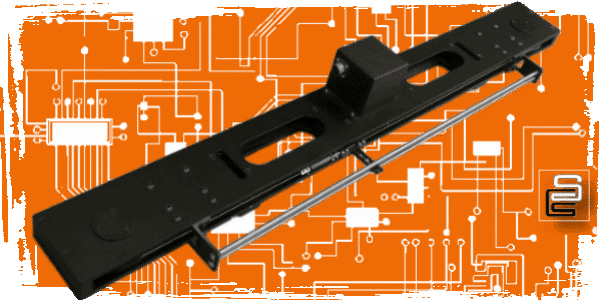

Индикатор положения с поводком
Индикатор положения с поводком применяется в контрольно-измерительной системе для преобразования изменения величины стрелы прогиба
контрольной рельсовой нити в плане (рихтовка) в пропорциональный электрический сигнал, используемый в контрольно-измерительной системе АСУ ВПО, МПВ, ВПР машин.
* На индикатор может быть установлена направляющая с подвижной кареткой-вилкой и замком-стопором.
характеристики
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Диапазон преобразования мм. |
600 |
Напряжение питания индикатора |
±24В (18-27В) |
Относительная погрешность |
±2,5% |
Нелинейность преобразования индикатора |
±0,1% |
Диапазон температур окружающей среды |
от -25˚С до +85˚С |
Габариты, мм |
1160x185x135 |
Масса, кг |
9,6 |

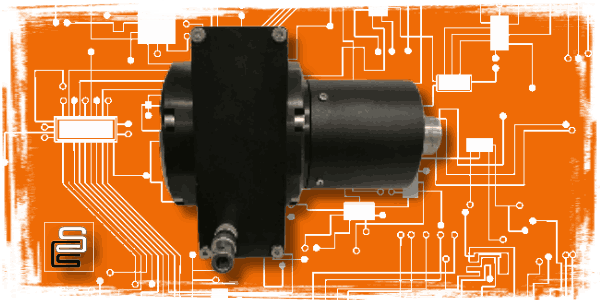

ДТ-1500П
ДТ-1500П предназначен для преобразования расстояния до объекта в электрический сигнал
постоянного напряжения, величина которого пропорциональна углу.
Областью применения ДТ-1500П являются путевые машины, оснащенные автоматизированной системой управления.
характеристики
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Диапазон измерения мм. |
1500 |
Относительная погрешность |
±5% |
Диапазон температур окружающей среды |
от -25˚С до +50˚С |
Габариты, мм |
99x113x86 |
Масса, кг |
0,9 |

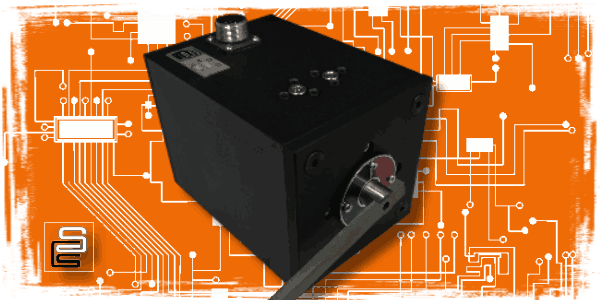

ДУ-03
Индикатор ДУ-03П/ДУ-03Т предназначен для преобразования линейного перемещения поводка в электрический сигнал,
величина которого пропорциональна углу поворота. Областью применения индикатора ДУ-03 являются путевые машины,
оснащенные автома-тизированной системой управления.
характеристики
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Диапазон измерения |
180° |
Относительная погрешность |
±2.5% |
Напряжение питания |
24 В. (18-27)В. |
Потребляемая мощность |
1 Вт. |
Диапазон температур окружающей среды |
-30..+85˚С |
Габариты, мм |
100x115x155 |
Масса, кг |
2,5 |

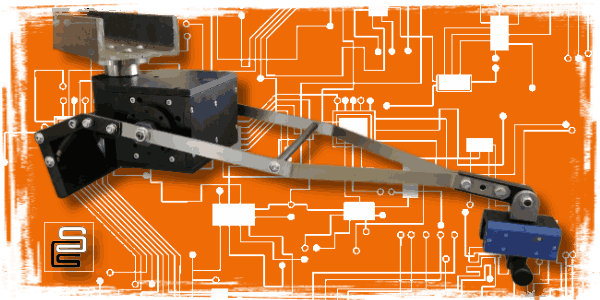

ДУ2-04
Индикатор положения угловой двухкоординатный ДУ2-04 предназначен для относительной оценки положения и измерения величины перемещения различного рода объектов, контроля и управления.
ДУ2-04 относится к измерительным устройствам с поворотным поводком, которые широко применяются в подъемнотранспортной технике, путевых машинах, металло и деревообработке.
характеристики
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Питание преобразователя |
+24 В. |
Ток потребления |
250 мА. |
Диапазон измерения |
180° |
Выходной сигнал (в исполнении с потенциометрическим выходом) |
±9,8 В. |
Выходной сигнал (в исполнении с токовым выходом) |
420 мА. |
Нелинейность преобразования |
0,25% |
Предельная погрешность |
±3% |
Повторяемость результатов измерения |
0,05% |
Натяжение тросика |
≥ 50 Н |
Габариты, мм |
?x?x? |
Масса, кг |
2,5 |

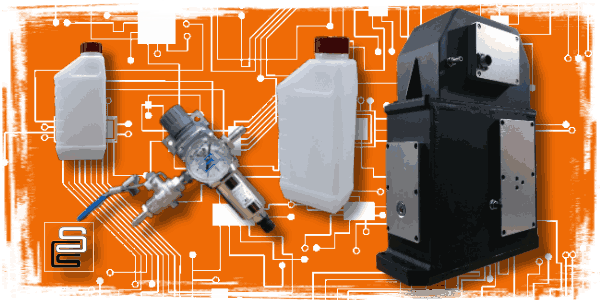

ПУН-м02
Маятниковый преобразователь угла наклона ПУН-м02 предназначен для преобразования линейного угла наклона базовой поверхности относительно вертикали в выходной токовый или потенциальный сигнал.
Областью применения индикатора ПУН-м02 являются путевые ж.д. строительные машины, оснащенные контрольноизмерительной системой (КИС) и (САУ).
характеристики
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Диапазон измерения в градусах |
±7° |
иапазон измерения в мм. на базе 1520 мм. |
±150 |
Относительная погрешность |
±2.5% |
Напряжение питания |
24 В. (18-27)В. |
Потребляемая мощность |
4 Вт. |
Диапазон температур окружающей среды |
-10°С..+55°С |
Габариты, мм |
350x478x189 |
Масса, кг |
41 |
