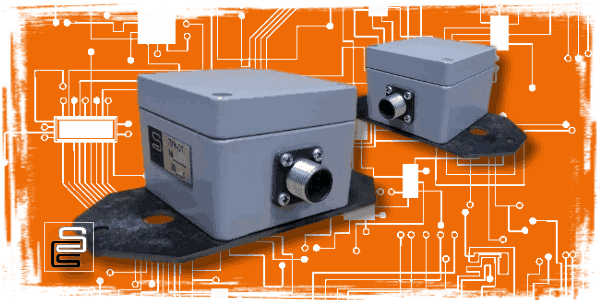

ПУН-01

ПУН-01 предназначен для преобразования угла наклона плоскости относительно вертикали в электрический сигнал постоянного напряжения, величина которого пропорциональна углу. Областью применения ПУН-01 являются путевые машины, оснащенные автоматизированной системой управления.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Диапазон измерения (градусы) . . . . . . . . . . .±10º
Диапазон измерения (на базе 1500 мм) . . .±260 мм
Коэффициент преобразования . . . . . . . . . . .24мВ/мм
Относительная погрешность . . . . . . . . . . . . .±5%
Полоса пропускания выходного фильтра . .0-1 Гц
Потребляемая мощность . . . . . . . . . . . . . . . . .5 Вт
Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .157*91*62 мм
Масса не более . . . . . . . . . . . . . . . . . . . . . . . . . .0,9 кг
Разъем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2РМ14Б4Ш1В1В

Изделие сохраняет технические характеристики при температуре окружающего воздуха от -10 до + 40˚С и атмосферном давлении 750±30 мм. рт. ст. Допускается значение относительной влажности 98% при окружающей температуре +35˚С.

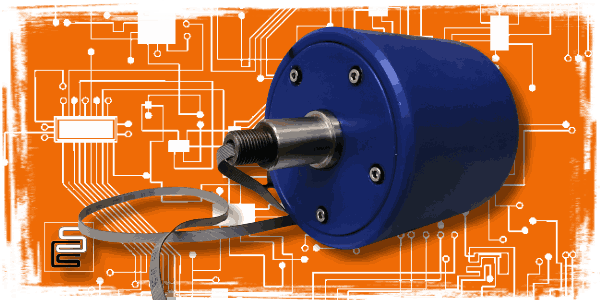

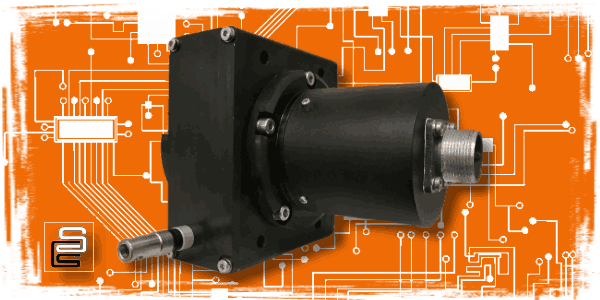

ДП

Магнитный преобразователь угловых перемещений предназначен для преобразования углового перемещения вала в последовательность электрических сигналов, содержащих информацию о величине и направлении этих перемещений и пригодных для последующей обработки в устройствах числового программного управления или устройствах цифровой индикации. Преобразователи могут применяться в измерительных системах и системах программного управления станков и механизмов при определении угловых размеров, перемещений на поворотных рабочих столах, делительных устройствах, антеннах и прочем оборудовании

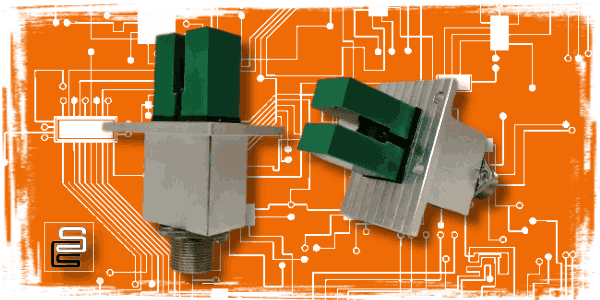

ВБИ-Щ06-600У-1122-С

Индуктивные бесконтактные выключатели серии ВБИ наиболее широко используются в качестве конечных выключателей и имеют чувствительный элемент в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Гарантированный интервал срабатывания Sa . . . . . . . . . 0-0,81 Sn
Диапазон номинальных напряжений питания . . . . . . . . . 12-24 В
Диапазон рабочих напряжений питания . . . . . . . . . . . . . . 10-30 В
Номинальный ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 mA
Категория применения коммутационного элемента . . . .DC 13
Защита коммутационного элемента . . . . . . . . . . . . . . . . . . есть
Индикация срабатывания . . . . . . . . . . . . . . . . . . . . . . . . . . . .есть
Температура окружающей среды . . . . . . . . . . . . . . . . . . . . -45…+80°C
Степень защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP67
Материал корпуса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . полиамид
Минимальная масса изделия . . . . . . . . . . . . . . . . . . . . . . . . .0,08 кг
Разъем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2РМ14Б4Ш1В1В

Перед активной поверхностью ВБИ образуется электромагнитное поле. При внесении металлического объекта в это поле колебания генератора затухают, демодулированное напряжение падает, триггер срабатывает, коммутационный элемент переключается.
Щелевые ВБИ при наличии допустимых люфтов обеспечивают более точное позиционирование, граница срабатывания у них приближена к прямой линии.

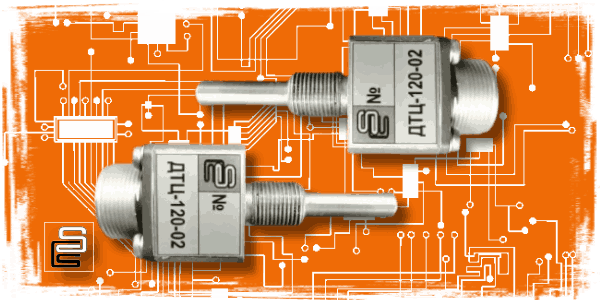

ДТЦ-120-02

ДТЦ-120-02 предназначен для преобразования температуры датчика в цифровой код и передачу его для обработки микроконтроллером. Областью применения ДТЦ-120-02 являются путевые машины, оснащенные автоматизированной системой управления.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Диапазон измерения (градусы) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -55°С + 125°С
Погрешность в диапазоне температур -10°С +85°С . . . . . . . . . . ±0,5°С
Погрешность в остальном диапазоне температур не более . . . ±2°С
Время измерения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 750мс
Напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5В ±0,5В
Максимальный ток покоя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,0мА
Максимальный рабочий ток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5мА
Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75*27*27 мм
Масса не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,13 кг
Разъем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2РМ18Б7Ш1В1В
* корпуса датчиков могут иметь различные модификации
